Bộ điều khiển Faac A1000 Compact

HỆ THỐNG CỬA KÍNH TRƯỢT TỰ ĐỘNG A1000 COMPACT

I/ Đặc điểm chung

FAAC A1000 COMPACT là bộ điều khiển cửa kính trượt tự động cao cấp với thiết kế đẹp, kích thước cực kỳ nhỏ gọn có thể đáp ứng được những yêu cầu khắt khe nhất của các kiến trúc sư và khách hàng. Dòng sản phẩm này có tải trọng lên đến 110kg cánh áp dụng cho cửa trượt 1 cánh và 70kg / cánh áp dụng cho cửa trượt 2 cánh

II/ Cấu trúc bao gồm:

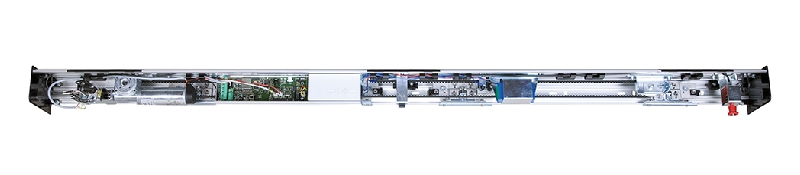

Khung bao hộp điều khiển

- Bằng nhôm định hình

- Kích thước : 100 x 150mm ( cao x sâu )

Nắp hộp khung bao A100 compact

- Bằng nhôm định hình

- Được thiết kế liên kết với khung bao để mở một cách dễ dàng và êm ái, thiết

kế giữ chốt ở vị trí mở để dễ dàng thao tác kỹ thuật

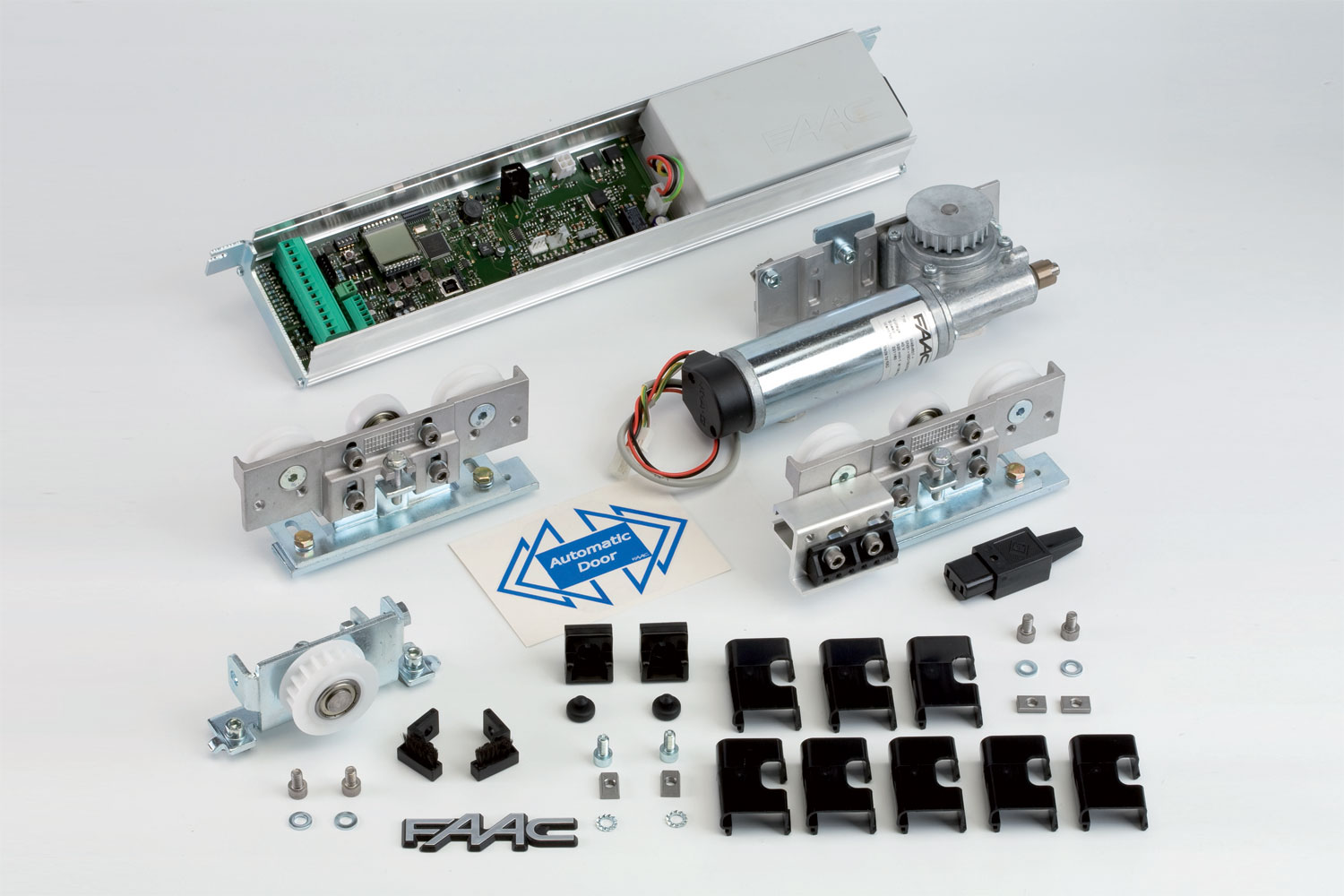

Bộ phận vận hành cửa trượt Faac A1000 Compact bao gồm

- Mô tơ 24VDC với bộ encoder quang học

- Board điều khiển vi xử lý E100

- Bánh xe truyền động với thiết bị điều chỉnh độ căng của dây curoa

- Dây curoa truyền động

Bộ phận trượt

- Bằng thép mạ kẽm

- Bánh trượt phủ chất polyamide

- Bánh xe chống văng

- Điều chỉnh cao độ +/- 7,5mm

Board điều khiển vi xử lý E100

- Board điều khiển vi xử lý E 100 tích hợp cổng kết nối cho photocell và batteries

- Board cấp nguồn Switching 110 / 220VAC

- Điều khiển vi xử lý

- Board đấu nối có thể di chuyển

- Lập trình bằng màn hình hiển thị hoặc bằng máy tính (cổng RS232)

- Tự động điều chỉnh

• Tự nhận biết vị trí mở, đóng

• Đo lường tải trọng cánh và ma sát

• Lựa chọn tốc độ, tăng tốc đối đa và giảm tốc

• Test tia an toàn photocell

• Thiết bị vận hành an toàn chống va đập ở 150 N

• Điều chỉnh tốc độ và thực hiện cài đặt trực tiếp trên board điều khiển

- Chức năng RESET

- Lập trình 3 ngõ ra

- Lập trình 2 ngõ vào khẩn cấp

- Chức năng khoá liên động

- Chức năng “Gong” (kích hoạt output khi tia an toàn bị che)

- Chức năng “Courtesy light “ (kích hoạt output khi mở cửa vào ban đêm: mở đèn...)

- Chức năng đóng ngay lập tức

- Hiển thị LCD cho tình trạng và lỗi

- 3 phím lập trình chức năng cơ bản:  • Tốc độ đóng mở • Thời gian dừng • Thời gian dừng ban đêm • Khoá môtơ

- Cổng USB nâng cấp phần mềm

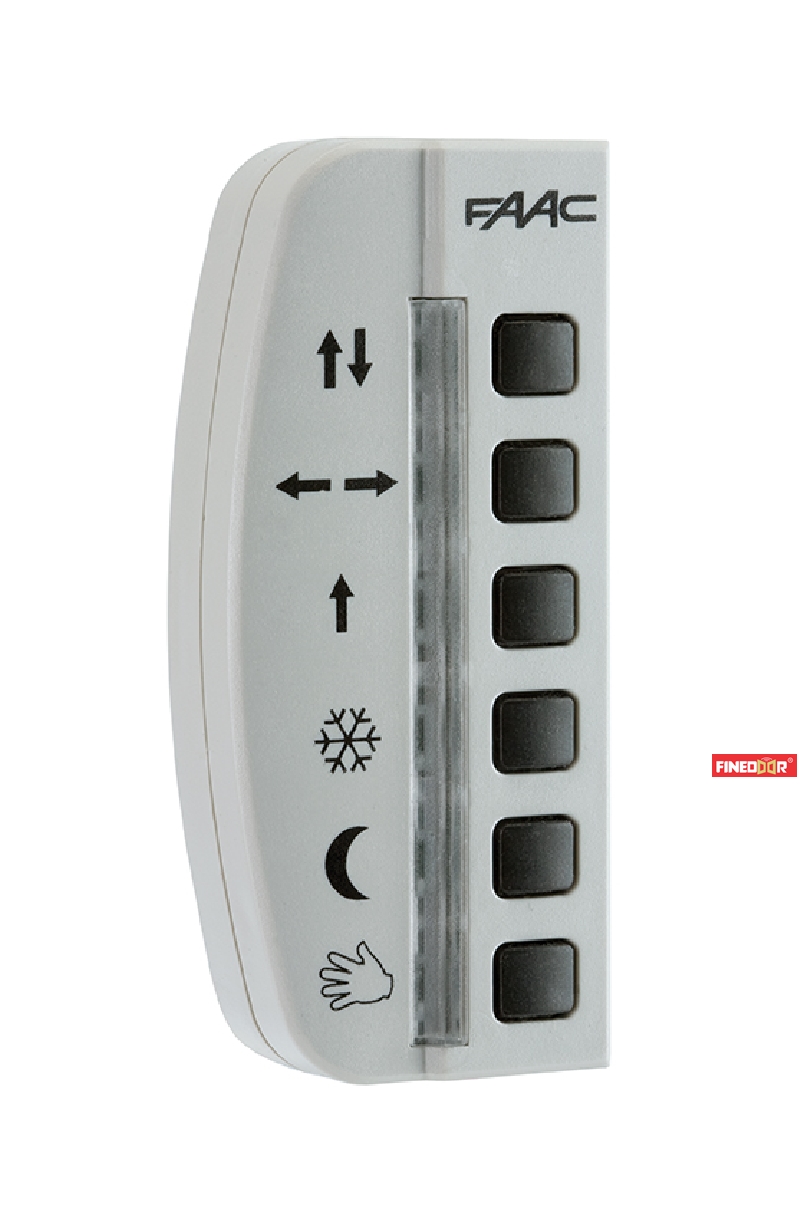

Bàn phím điều khiển (tiêu chuẩn)

- Có đèn LED hiển thị tình trạng hệ thống và các phím điều khiển

- Có thể lựa chọn: mở bằng tay (Manual)– tự động (Automatic)– ban đêm (Night  – mở (Open) – 1 chiều (One way) – mở một phần (Partial Opening)

- Báo lỗi hệ thống bằng tổ hợp đèn LED

- Chức năng reset

- Chức năng khoá phím điều khiển bằng jumper hoặc chìa khoá kết hợp

- Được thiết kế để có thể lắp đặt kết hợp với màn hình hiển thị lập trình LCD trở thành bộ  lập trình

Màn hình hiển thị lập trình (Tùy chọn) kết hợp với bàn điều khiển có thể lập trình

- Mã số truy cập vào phần lập trình

- Điều chỉnh tốc độ mở

- Điều chỉnh tốc độ đóng

- Điều chỉnh thời gian tạm dừng

- Điều chỉnh lực chống va đập

- Chức năng lập trình thời gian (Timer) với bộ nhớ đệm (dùng pin) 5 năm

- Quản lý lịch trình theo tuần

- Quản lý 5 kiểu thời gian theo ngày

- Quản lý khoá liên động với hoặc không bộ nhớ

- Quản lý chống đột nhập

- Lựa chọn logics (Khi sử dụng bộ battery)

- Cấu hình 3 ngõ ra của bộ điều khiển 930SDM

- Cấu hình 2 ngõ vào khẩn cấp của bộ điều khiển 930SDM

- Hiển thị tình trạng hệ thống

- Hiển thị số chu kỳ đóng mở

Ứng dụng

Mã số Số cánh cửa, Độ mở, Tải trọng cánh

A 1000 COMPACT 1 700 – 3.000 mm 110 kg +/- 10%

A 1000 COMPACT 2 2 800 – 3.000 mm 70kg + 70 kg +/- 10%

Tính năng kỹ thuật Faac A1000 Compact

Nguồn cấp 230VAC ( +/- 10% ) 50/( 60 )Hz

Công suất 100W

Tần số sử dụng 100%

Mô tơ 24VDC với encoder

Truyền động Dây curoa

Chiều dài khung hộp (Độ mở x 2) + 100mm

Tốc độ đóng/mở Điều chỉnh ( 2 cánh ) 5-70cm/giây

Thời gian dừng Điều chỉnh 0-30 giây

Mở từng phần Điều chỉnh (2 cánh) từ 10%-90% toàn bộ

Thiết bị chống va đập Tiêu chuẩn

Tia an toàn Tiêu chuẩn (có thể không kết nối)

Cấp bảo vệ IP 23 (sử dụng trong nhà)

Nhiệt độ vận hành -20 -> + 55 độ C

III/ Kích thước (mm):

IV/ Các phụ kiện (Tùy chọn mua thêm)

Khoá cơ điện cửa bộ điều khiển cửa trượt tự động Faac A1000 Compact

- Bảo đảm cánh cửa được khoá ở vị trí đóng

- Trọn bộ với board điều khiển và đầu nối gắn với board xử lý E 100

- Được kích hoạt bằng nút mở từ phía trong và thiết kế kết nối thiết bị mở từ phía ngoài

- Sự vận hành tiêu chuẩn : mở cửa với chế độ 1 chiều ban đêm, trường hợp đặc biệt có thể lập trình mở với chế độ tự động (automatic)

Giám sát khoá A1000 compact

- Thiết bị từ tính kiểm soát chính xác sự hoạt động của khoá và thẩm tra tìnhtrạng khoá cánh cửa

- Trong trường hợp khoá hoạt động không bình thường, một tín hiệu báo lỗi thể hiện trên bàn phím (có thể kết nối với đèn nháy hoặc còi báo)

Bình  điện và mạch sạc

- Trường hợp cúp điện, bình điện bảo đảm sự hoạt động của cửa liên tục trong 30 phút

- Được cung cấp với mạch kiểm soát tình trạng và sạc bình

- Đèn LED báo tình trạng: sạc đầy, đang sạc

- Đèn LED báo nguồn điện chính: ON – OFF

- Được thiết kế cho hoạt động

• Chỉ dùng mở một lần

• Chỉ dùng đóng một lần

• Sử dụng liên tục (với lựa chọn đóng hoặc mở lần cuối cùng)

Tia an toàn (photocell)

- Bao gồm bộ phát & bộ nhận và dây cáp (5m)

- Nguồn cấp : 24VAC – 24VDC

- Dòng điện : 70mA

- Gióng hàng : tự động

- Góc lệch : +/- 5 độ

- Khoảng cách : 5 mét

- Cấp bảo vệ : IP66

- Nhiệt độ làm việc : -20 đến + 55 độ C
