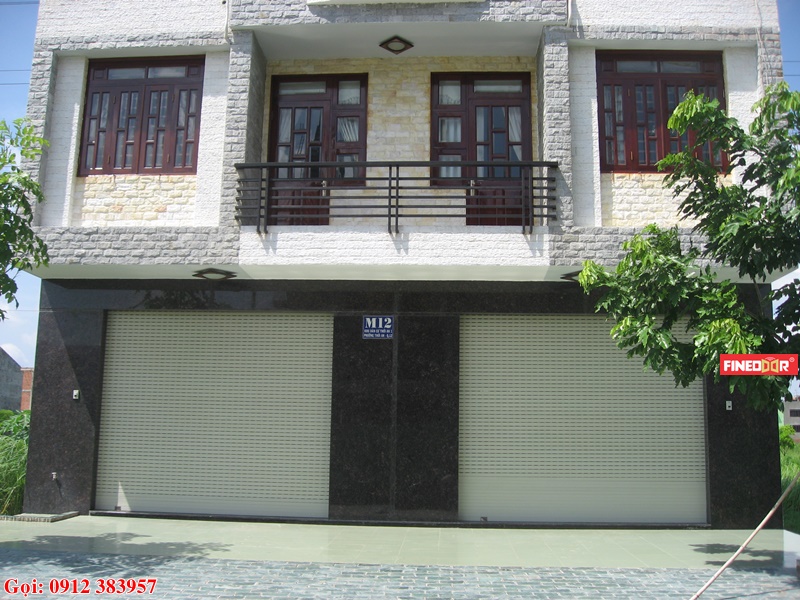

Cửa cuốn Nhôm khe thoáng Finedoor F600SE

CỦA CUỐN NHÔM KHE THOÁNG FINEDOOR F600SE

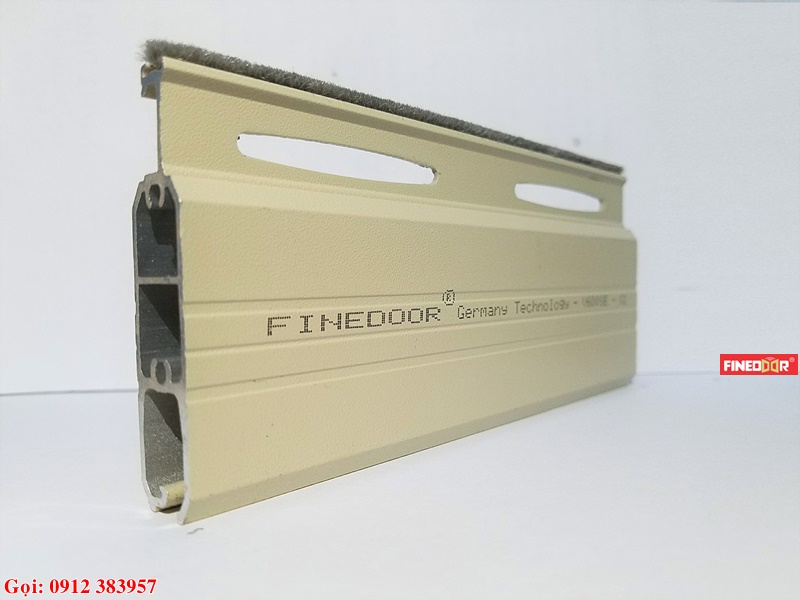

Cửa cuốn nhôm khe thoáng FINEDOOR F600SE - Thân cửa bằng hợp kim Nhôm 6063 - hình Elip - Màu ghi sần-vàng kem-cafe. Bảo hành màu sơn 5 năm - Kết cấu: nan đơn, có roon giảm chấn, 2 chân, 2 vít + 2 thanh ngang chịu lực - Đặc điểm: móc dày 1.4mm, vai và chân chịu lực dày 1.6-2.5mm +/-6%. Kích thước tối đa: H7m x W 7m - Cửa < 7m2:+50.000đ/m2

BẢNG BÁO GIÁ CỬA CUỐN NHÔM FINEDOOR

>> Đặc điểm nổi trội cửa cuốn nhôm Finedoor CN Đức

Mẫu mã đẹp, nhiều kiểu dáng.

Nan lá cấu tạo 2 lớp hợp kim nhôm rất cứng và bền.

Bề mặt phủ sơn tĩnh điện ngoài trời chịu được tia cực tím và sự khắc nghiệt của môi trường.

Ít chiếm không gian tận dụng được tốt đa diện tích mặt tiền để trưng bày.

Có khe thoáng có thể điều chỉnh điều không khí và ánh sáng ra vào nhà.

Vận hành êm, nhẹ, ít tiếng ồn.

Kết nối được nhiều thiết bị ngoại vi khác: bình UPS, báo trộm, báo cháy, điều khiển qua di động,...

Giá thành hợp lý, thi công nhanh dễ vận hành và sử dụng.

>> Cấu tạo thân cửa cuốn nhôm.

>> Lớp sơn phủ bề mặt cho cửa cuốn nhôm.

     Được sơn tĩnh điện bằng loại sơn cao cấp ngoài trời của hãng Akzo Nobel có độ bám dính tuyệt hảo khó trầy xước và ăn mòn. Chống chịu tốt với thời tiết, tia tử ngoại. Màu sắc lâu phai có độ bền trên 05 năm.

>> Kiểu lỗ thoáng.

   Nan lá cửa cuốn nhôm có 2 loại. Loại có ô thoáng và loại không có ô thoáng. Đặc biệt với loại có ô thoáng người sử dụng có thể điều khe thoáng lớn hoặc nhỏ để không khí và ánh sáng ra vào nhà theo ý muốn của mình. Có 2 loại ô tháng, loại hình ô van và loại hình thang.

>> Bịt đầu nan lá.

 Bịt đầu nan lá (bướm) được làm từ nhựa PA (Polyamide) độ cứng tốt có tác dụng giữ cho nan lá thẳng hàng, không bung xổ khi cửa vận hành giúp cửa cuốn chạy thẳng hướng, hạn chế được phần lớn ma sát giữa nan lá và ray dẫn làm cho cửa vận hành trơn tru và êm hơn.

>> Buli trục cuốn kiểu chữ G.

Được thiết kế theo hình chữ G giúp cho liên kết giữa lá đầu của cửa và trục cuốn liền nhau thành một vòng tròn đều, không có gờ nhô lên giữ trục cuốn và lá đầu như kiểu chữ O so với cửa truyền thống. Với ưu điểm của Buli chữ G (Gáo cửa cuốn) góp giảm tiếng ồn và trầy xước khi cửa cuốn vận hành lên xuống.

>> Thiết bị chống nâng.

Những loại thiết bị chống nâng cửa đời cũ khi cửa ở chế độ khe thoáng có thể nâng cửa lên được. Với loại được cải tiến này khi cửa ở chế độ khe thoáng cửa cũng không thể nâng lên được.

>> Thiết bị cảm biến chống xô (Thiết bị tự ngắt khi cửa gặp chướng ngại vật) Có 2 loại. Loại gắn nổi trên lá đáy cửa cuốn và lọi gắn âm bên trong lá đáy.

>> Motor cửa cuốn nhôm. Có các loại căn bản sau:

1. Motor ngoài hay motor có xích kéo khi cúp điện. Được sử dụng được cho hầu hết các loại cửa cuốn từ nhỏ đến lớn. Đặc biệt là cửa có diện tích lớn từ 20m2 trở lên, các cửa cuốn nhà xưởng, cửa cuốn công nghiệp cửa hàng showroom có trọng lượng và kích thước lớn (cửa cuốn siêu trường, siêu trọng)

2.  Motor ống điện 220V là lựa chọn hàng đầu cho cửa cuốn khe thoáng. Với những ưu điểm vượt trội như: Diện tích lô cuốn nhỏ (khoảng 40cm2) Tính thẩm mỹ cao do Motor nằm trong lô cuốn.

3, Motor ôm trục (Vừa chạy điện và vừa đóng mở bằng tay khi cúp điện mà không cần bình lưu điện) Rấc thích hợp cho những của cuốn đang kéo tay muốn nâng cấp lên cửa cuốn chạy điện mà không phải tháo, dỡ cửa cuốn nhưng giá thành mắc. Chỉ dủng được với cửa cuốn nhôm không khe thoáng, của cuốn tôn màu Đài Loan, cửa cuốn tấm liền

4, Motor DC 24v như cửa cuốn tấm liền công nghệ Úc được sử dụng cho cửa cuốn nhôm loại không khe thoáng, của cuốn tôn màu Đài Loan, cửa cuốn tấm liền có tốc độ đóng mở nhanh, khi cúp điện vẫn mở cửa cuốn được dễ dàng

>> Thiết bị điều khiển từ xa (Remote).

- Hộp thu tín hiệu sử dụng nguồn điện 220V/50Hz , với công nghệ rolling code chống sao chép trộm có thể tạo ra hàng tỉ mã số mở cửa khác nhau mà không sợ trùng lặp nên rất an toàn cho người sử dụng. - Phương pháp cài đặc mã số đơn giản và dễ dàng, có thể xóa mã số mở cửa khi bị mất chìa điều khiển. - Chìa điều khiển sử dụng nguồn pin 12v loại A23, A27 có độ bền và tuổi thọ dùng pin lâu (trên 1 năm). - Ngoài ra còn có loại remote dùng mã gạc 10 số nhưng độ bảo mật không cao, dễ bị sao cháp và trộm mã. - Bán kính hoạt động của chìa điều khiển là 50 m2

>> Bình lưu điện

- Điện áp vào: 170~220V ac ~ 50 Hezt. - Điện áp ra: 220Vac ~ 50 Hezt. - Công suất: 800 VA 1.700 VA - Tải ứng dụng: Mô-tơ cửa cuốn từ 400 kg đến 1.000 kg - Thời gian lưu điện: Trên 30 giờ sau khi mất điện vẫn có thể đóng/ mở cửa.

Mô hình cấu tạo cửa cuốn nhôm Finedoor

Mô hình cửa cuốn nhôm lắp motor ngoài	Mô hình cửa cuốn nhôm lắp motor ống

Bản vẽ lắp đặt
